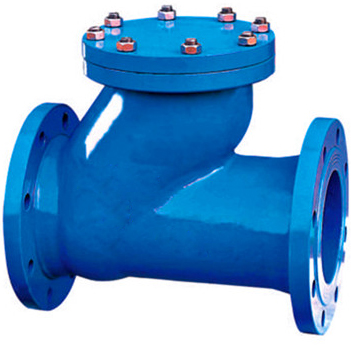

無磨損球形止回閥
無磨損球形止回閥采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。
400-606-6689
在線咨詢
無磨損球形止回閥
產品概述
無磨損球形止回閥采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中，更適用潛水排水污泵，介質溫度為≤80℃。
技術參數
| 型號 | 公稱壓力 | 殼體試驗壓力 | 密封試驗壓力 | 適用介質 | 工作溫度 |
| HQ41X-10 | 1.0Mpa | 1.5Mpa | 1.1Mpa | 水及弱腐蝕性流體 | 0~80℃ |
| HQ41X-16 | 1.6Mpa | 2.4Mpa | 1.76Mpa |
零件材料
| 零件名稱 | 閥體/閥蓋 | 球架/擋板 | 球體 |
| 材料 | 鑄鐵/鑄鋼 | 鑄鐵/鑄鋼 | 碳鋼包橡膠 |
連接尺寸
| DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L(mm) | 216 | 214 | 293 | 305 | 381 | 403 | 495 | 622 | 698 | 787 |
| H(mm) | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 820 |
